ابعاد و ضخامت استاندارد ترمووود بر اساس کاربری و استانداردهای مهندسی:
| کاربری پروژه | ضخامت استاندارد | عرضهای رایج (mm) | مقطع پیشنهادی | حداکثر فاصله زیرسازی |
|---|---|---|---|---|
| نمای اصلی ساختمان و ویلا | ۱۹ میلیمتر | ۹۲ و ۱۱۷ | فاق و زبانه (UTV / UTS) یا SHP | ۴۰ تا ۵۰ سانتی‌متر |
| کفپوش محوطه، دور استخر و روفگاردن | ۲۶ میلیمتر | ۹۲ و ۱۱۷ | DECK (ساده یا شیاردار ضد لغزش) | ۳۵ تا ۴۰ سانتی‌متر |
| سقف کاذب، دیوارپوش و پشت تلویزیون | ۸ تا ۱۶ میلیمتر | ۶۸، ۹۲ و ۱۱۷ | SHP یا لمبه فاق و زبانه | ۵۰ تا ۶۰ سانتی‌متر |
| لوور نما، پرگولا، آلاچیق و نرده | ۴۲ میلیمتر | ۴۲، ۶۸، ۹۲ و ۱۴۰ | SHP چهارسو تراش سنگین | ۶۰ تا ۸۰ سانتی‌متر |
- طول شاخههای استاندارد (چوب کاج ساسنا/یولکا روسیه): ۳، ۴ و ۶ متر (تلرانس مجاز طول: ±۵ میلیمتر).
- رطوبت نهایی بعد از فرآوری: بین ۴ تا ۶ درصد (رده فرآوری چوب نما و کف: Thermo-D با دمای کوره ۲۱۵ درجه سانتی‌گراد).
تفاوت ابعاد اسمی (Nominal) و ابعاد واقعی (Actual) در ترمووود
یکی از عوامل سردرگمی در سفارش چوب، تفکیک میان ابعاد خام الوار قبل از کوره و ابعاد تراش‌خورده نهایی است:
- ابعاد خام (اره‌کشی): الوار ساسنا یا یولکای وارداتی از روسیه با ابعاد استانداردی مثل ۲۵×۱۵۰ یا ۵۰×۱۵۰ میلیمتر وارد کوره میشوند.
- ابعاد بعد از فرآوری و رنده‌کاری: چوب طی فرآیند حرارتی (حرارت بالای ۲۰۰ درجه)، انقباض طولی و مقطعی پیدا کرده و پس از خروج، از دستگاه مولدر چهارسو (چهار تراش) عبور می‌کند. به عنوان مثال، الوار خام ۲۵ میل در نهایت تبدیل به پروفیل ۱۹ میل و الوار ۵۰ میل تبدیل به پروفیل ۴۲ میل میگردد.
- عرض مفید در مقاطع فاق و زبانه: در پروفیل‌های فاق و زبانه (مانند UTV و UTS)، عرض کل الوار معمولاً ۱۱۹ میلیمتر است، اما به دلیل چفت شدن زبانه در مادگی، عرض مفید نمایان (Coverage Width) برابر با ۱۱۲ تا ۱۱۵ میلیمتر محاسبه میشود. نادیده گرفتن این تفاوت در متراژگیری باعث کمبود مصالح خواهد شد.
اگر به دنبال ایده‌ها و جزئیات بیشتر در خصوص اجرای نمای چوبی هستید، مقاله ترمو وود بهترین چوب برای نمای بیرونی ساختمان را مطالعه کنید
راهنمای تفصیلی ضخامت‌های چوب ترمو به همراه مشخصات فنی
ضخامت ۸ تا ۱۶ میلیمتر؛ مقاطع دکوراتیو و سبک داخلی
- ابعاد رایج: ۸×۶۸، ۱۱×۹۲، ۱۶×۹۲، ۱۶×۱۱۷ میلیمتر
- وزن مخصوص تقریبی: حدود ۳.۵ تا ۶ کیلوگرم بر مترمربع (بسیار سبک)
- کاربری: پوشش سقف کاذب، پشت تلویزیون (TV Wall)، پوشش درب ورودی، لایه رویی صفحات دکوراتیو.
- الزامات اجرایی: به دلیل ضخامت کم، مستعد تغییر فرم در رطوبت مستقیم است. برای نمای خارجی یا کفپوش کاملاً غیرمجاز است. فاصله تیکه‌های زیرسازی چوب اشباع نباید از ۵۰ سانتی‌متر فراتر رود.
.اگر بین انتخاب چوب روسی فرآوری‌شده و سایر متریال‌ها تردید دارید، مقاله تفاوت چوب روسی و ترمووود برای اجرای نما راهنمای شما خواهد بود
ضخامت ۱۹ میلیمتر؛ ضخامت استاندارد طلایی نمای ساختمان
- ابعاد رایج: ۱۹×۹۲، ۱۹×۱۱۷ میلیمتر (مقطع SHP، UTV و UTS)
- وزن مخصوص تقریبی: حدود ۷.۵ تا ۸.۵ کیلوگرم بر مترمربع
- کاربری: نمای اصلی ویلاها، تابلوهای مدرن فروشگاهی، پیش‌آمدگی‌های سقف، فلاورباکس.
- الزامات اجرایی: در کلاس پخت Thermo-D مقاومت بالایی در برابر تنشهای کششی دارد. قوطی‌کشی آهن (معمولاً ۴۰×۴۰) باید با فواصل آکس‌به‌آکس حداکثر ۴۰ تا ۵۰ سانتی‌متر اجرا شود. پیچ مصرفی باید حتماً از جنس استیل ضدزنگ (AISI 304/316) با طول حداقل ۳۵ تا ۴۰ میلیمتر باشد.

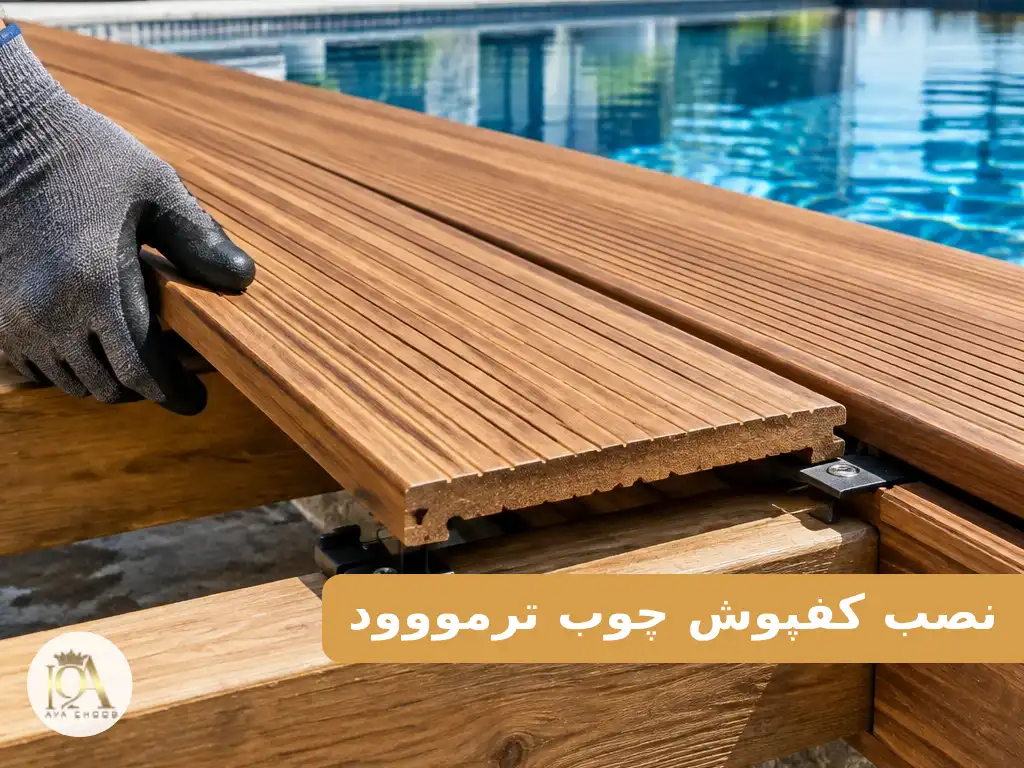

ضخامت ۲۶ میلیمتر؛ استاندارد باربری برای کفپوش (Decking)
- ابعاد رایج: ۲۶×۹۲، ۲۶×۱۱۷، ۲۶×۱۴۰ میلیمتر (مقطع DECK)
- وزن مخصوص تقریبی: حدود ۱۰.۵ تا ۱۲ کیلوگرم بر مترمربع
- کاربری: کفپوش محوطه باز، دور استخر، روفگاردن، مسیرهای پیاده‌روی باغی، کف پله‌های اکسپوز.
- الزامات اجرایی: زیرسازی باید با قوطی‌های گالوانیزه یا آهن ضدزنگ و بر روی آن چوب زیرسازی اشباع با فاصله ۳۵ تا ۴۰ سانتی‌متر چیده شود. استفاده از پیچ استنلس‌استیل از بالا یا کلیپس کلیپسینگ دک الزامی است. سطح شیاردار مقطع دک خطر سرخوردگی بر روی سطوح مرطوب را به حداقل می‌رساند.
ضخامت ۴۲ میلیمتر؛ مقاطعسازه‌ای، لوور و سایه‌بان
- ابعاد مقطع:
- ۴۲×۴۲ میلیمتر (۴.۲×۴.۲ سانتی‌متر): مناسب لوورهای عمودی ظریف، نرده‌ها و بافل‌های سقف.
- ۴۲×۶۸ میلیمتر (۴.۲×۶.۸ سانتی‌متر): مقطع محبوب تیغه‌های سایه‌بان و لوورهای زاویهدار نما.
- ۴۲×۹۲ میلیمتر (۴.۲×۹.۲ سانتی‌متر): مناسب تیرک‌های فرعی پرگولا و فریمینگ.
- ۴۲×۱۴۰ میلیمتر (۴.۲×۱۴ سانتی‌متر): مناسب پایه‌ها و ستون‌های باربر آلاچیق، پرگولا و المان‌های شاخص شهری.
- الزامات اجرایی: به دلیل وزن بالاتر، اتصالات این چوب‌ها نیاز به پیچ و مهره‌های بوکسلی و شاسی‌کشی تقویتی قوطی فلزی دارد.

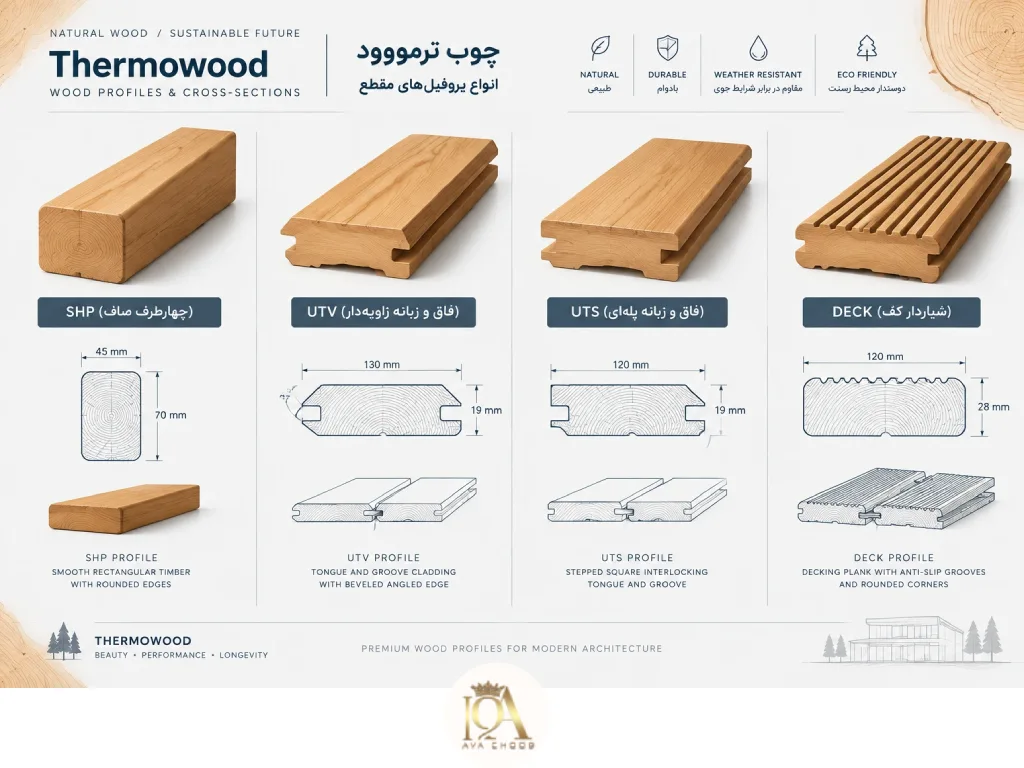

انواع مقاطع چوب ترمووود و ویژگی‌های مهندسی آن‌ها
- مقطع SHP (Smooth Head Profile): مقطع چهارطرف صاف با لبه‌های فیلت (شعاع گردی ۲ تا ۴ میلیمتر). رایج‌ترین مقطع برای نما با کلیپس، کفپوش‌های ساده و تمامی ابعاد ۴۲ میل.
- مقطع UTV: مقطع فاق و زبانه‌ای که لبه ورودی آن یک شیار شیب‌دار دارد. در نمای ساختمان شیب ملایم آن آب باران را دفع کرده و اتصال پیچی را کاملاً زیر زبانه پنهان می‌کند.
- مقطع UTS: فاق و زبانه‌ای با درز کاملاً صاف و پلهای. در طراحی‌های مدرن که خطوط افقی بدون شیار عمیق مد نظر است استفاده میشود.
- مقطع DECK: این پروفیل معمولاً در ضخامت ۲۶ میل تولید شده و دارای شیارهای ضد لغزش طولی و گوشه‌های کاملاً گرد شده برای عبور آب و ایمنی پای برهنه دور استخر است.
ارتباط مستقیم ابعاد چوب و فواصل شاسی‌کشی زیرسازی
شایع‌ترین دلیل افتادگی یا پیچیدگی چوب ترمووود، نامتناسب بودن فاصله قیدهای زیرسازی با ضخامت چوب است. جدول مهندسی زیر باید در محاسبات نقشه شاسی‌کشی قید شود:
| ضخامت ترمووود | ضخامت چوب زیرسازی (چوب اشباع) | حداکثر فاصله شاسی فلزی (Axial Distance) | نوع اتصال مجاز |
|---|---|---|---|
| ۸ تا ۱۶ میلیمتر | ۲۰ تا ۲۵ میلیمتر | ۵۰ سانتی‌متر | میخ بادی / پیچ نامرئی |
| ۱۹ میلیمتر | ۲۵ تا ۳۰ میلیمتر | ۴۰ تا ۵۰ سانتی‌متر | پیچ استیل یا کلیپس نما |
| ۲۶ میلیمتر | ۴۰ میلیمتر | ۳۵ تا ۴۰ سانتی‌متر | پیچ استیل خودکار / کلیپس T |
| ۴۲ میلیمتر | بسته به سازه فلزی | ۶۰ تا ۸۰ سانتی‌متر | پیچ سرتخت بوکسلی / نبشی مخفی |
رعایت نکات فنی در زیرسازی نقش مستقیمی در طول عمر چوب دارد؛ حتماً مقاله نحوه نصب و نگهداری چوب ترمو را بررسی کنید.
فرمول محاسبه متراژ و درصد پرت ابعاد چوب ترمو
برای جلوگیری از خرید مازاد یا توقف کارگاه به دلیل کسری چوب، از این فرمول استاندارد متراژگیری استفاده کنید:
متراژ خالص سفارش (مترمربع) = مساحت نمایان کار × (1 + ضریب پرت)
ضریب پرت چگونه محاسبه میشود؟
- پرت برش استاندارد: ۵ الی ۷ درصد برای نماهای ساده و کف‌های مستطیلی.
- پرت زوایای خاص و فارسی‌بُر: ۱۰ الی ۱۲ درصد برای نماهای مورب، سقف‌های گنبدی یا الگوهای جناغی (Herringbone).
- انتخاب طول شاخه (۳، ۴ یا ۶ متر): اگر ارتفاع طبقه ۳ متر است، سفارش شاخههای ۳ متری ضریب پرت ناشی از برش را به نزدیک صفر درصد می‌رساند. اگر ارتفاع ۲.۴ متر باشد، با برش شاخههای ۳ متری، ۶۰ سانتی‌متر (معادل ۲۰٪ پرت) ایجاد میشود؛ در این حالت استفاده از شاخههای ۴ متری یا اتصالات FINGER JOINT مهندسی اقتصادی‌تری است.
اشتباهات در انتخاب ابعاد و ضخامت چوب ترمو (تجربه میدانی)
- کاهش ضخامت کف به ۱۹ میل جهت کاهش هزینه: مقاومت نقطه شکست ۱۹ میل برای وزن متمرکز (مانند پایه میز یا وزن فرد در حال دویدن) ناکافی است و به مرور زمان دچار خمش یا شکستگی کامل از محل گره‌ها میشود.
- نادیده گرفتن فضای انبساط (Expansion Gap): با اینکه ترمووود رطوبت بسیار کمی دارد، باید حداقل ۴ تا ۶ میلیمتر بین شاخههای کف دور استخر و ۲ تا ۳ میلیمتر در مقاطع SHP نما فاصله درز حرارتی قرار داده شود.
- عرضهای بالای ۱۴۰ میلیمتر در نما بدون تهویه: استفاده از عرضهای زیاد (مثلاً بالای ۱۲۰ میل) در اقلیم‌های با تابش شدید، در صورت عدم چرخش هوا پشت نما، خطر تنش کاس‌شدن (Cupping) چوب را افزایش می‌دهد.
پرسش‌های متداول مهندسی
بهترین ابعاد چوب ترمو برای نمای خارجی ساختمان کدام است؟
پروفیل ضخامت ۱۹ میلیمتر با عرض ۹۲ یا ۱۱۷ میلیمتر در مقاطع فاقوزبانه UTV یا SHP استانداردترین و پایدارترین گزینه در برابر شرایط جوی است.
آیا می‌توان از ترمووود ضخامت ۱۶ میل برای کفپوش استفاده کرد؟
خیر. حداقل ضخامت باربر برای کفپوش‌های فضای باز، بالکن و دور استخر ۲۶ میلیمتر است. ضخامت‌های کمتر از ۲۶ میل توان بارگذاری نقطه شکست را ندارند و به سرعت می‌شکنند.
ابعاد شاخههای ترمووود کاج روسی چیست؟
این شاخه‌ها در طول‌های استاندارد ۳، ۴ و ۶ متری و بر مبنای عرضهای ۴۲، ۶۸، ۹۲، ۱۱۷ و ۱۴۰ میلیمتر پس از فرایند سورتینگ و پخت تولید میشوند.
تفاوت عرض مفید و عرض کل در ترمو فاق و زبانه چقدر است؟
در مقاطع UTV و UTS، زبانه بین ۴ تا ۷ میلیمتر داخل مادگی فرو می‌رود؛ بنابراین از عرض اسمی ۱۱۹ میلیمتر شاخه، حدود ۱۱۲ الی ۱۱۵ میلیمتر به عنوان عرض مفید محاسبه میشود.
نتیجه‌گیری و راهنمای ثبت سفارش
شناخت استاندارد ابعاد و ضخامت چوب ترمووود مانع از دوباره‌کاری در کارگاه‌های ساختمانی میشود. برای پروژههای نما به ضخامت ۱۹ میل، برای سطوح پرتردد و مرطوب کف به ضخامت ۲۶ میل و برای لوورها و سازه‌های باربر به ضخامت ۴۲ میل تکیه کنید. جهت بهینه‌سازی نقشه شاسی‌کشی و استعلام روز ابعاد موجود در انبار آواچوب، مهندسان و پیمانکاران می‌توانند با تیم فنی ارتباط برقرار نمایند.
